آموزش نصب فتوسل تیراژه | راهنمای کامل سیمبندی و تنظیم حساسیت نور

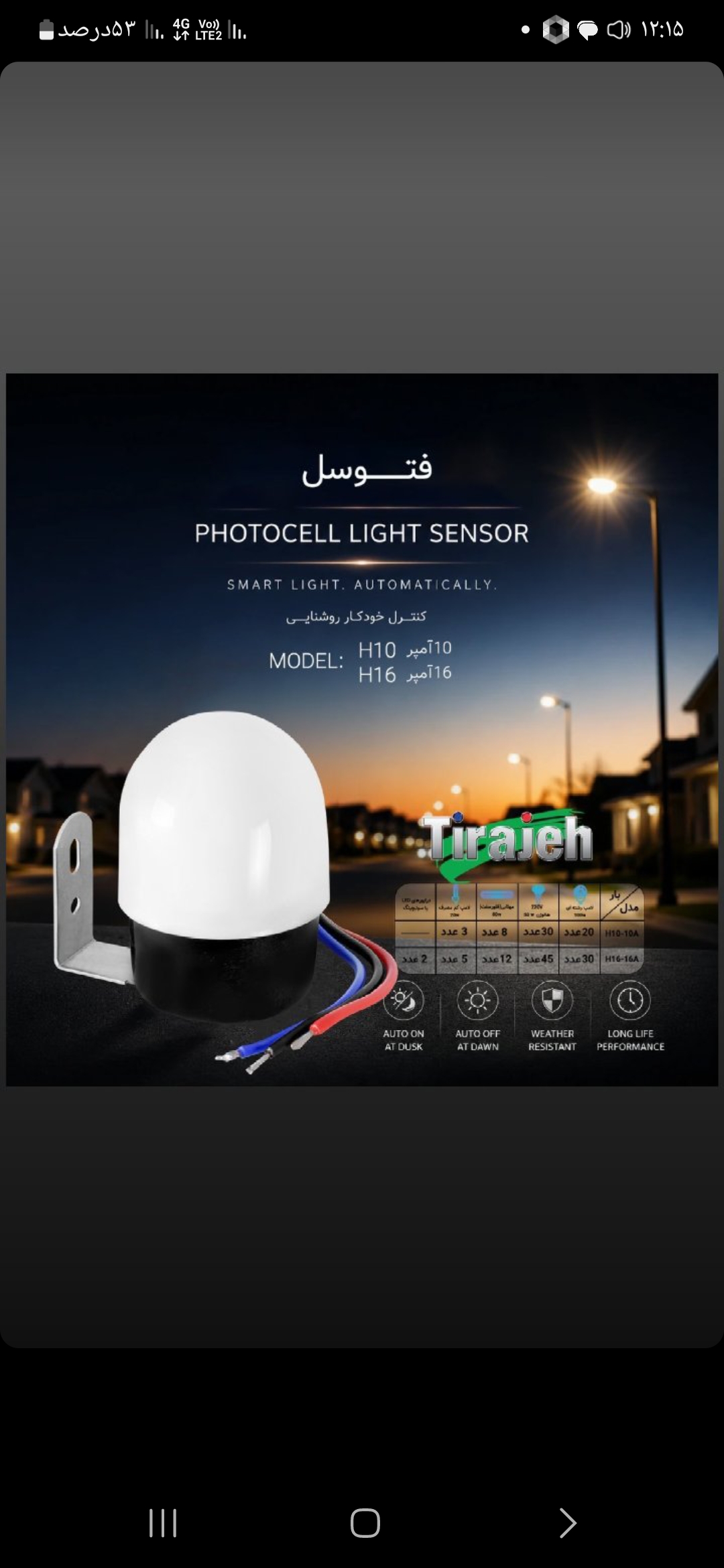

فتوسل تیراژه یکی از تجهیزات پرکاربرد روشنایی است که برای روشن و خاموش کردن خودکار چراغها بر اساس میزان نور محیط استفاده میشود. این محصول در ساختمانهای مسکونی، ویلاها، پارکینگها، حیاط، باغ، سردر فروشگاهها و روشنایی معابر کاربرد فراوانی دارد و باعث صرفهجویی در مصرف برق و افزایش طول عمر تجهیزات روشنایی میشود.
در این مقاله، نحوه سیمبندی فتوسل تیراژه، عملکرد سیمها، تنظیم حساسیت نور و نکات مهم نصب را بهصورت کامل بررسی میکنیم. در انتهای مقاله نیز میتوانید ویدیوی آموزش نصب را از طریق آپارات مشاهده کنید.
فتوسل تیراژه چگونه کار میکند؟
فتوسل یا سنسور نوری، میزان نور محیط را بهصورت مداوم اندازهگیری میکند. زمانی که هوا تاریک میشود، فتوسل بهصورت خودکار مدار را وصل کرده و چراغها روشن میشوند. با طلوع خورشید و افزایش نور محیط، فتوسل برق خروجی را قطع کرده و چراغها خاموش میشوند.
استفاده از فتوسل تیراژه باعث میشود دیگر نیازی به روشن و خاموش کردن دستی چراغها وجود نداشته باشد.
سیمبندی فتوسل تیراژه
فتوسل تیراژه دارای سه سیم خروجی است که هرکدام وظیفه مشخصی دارند. اتصال صحیح این سیمها اهمیت زیادی در عملکرد صحیح دستگاه دارد.
سیم مشکی: فاز ورودی
سیم مشکی به فاز ورودی برق شهر متصل میشود و برق اصلی دستگاه را تأمین میکند.
سیم آبی: نول مشترک
سیم آبی به نول متصل میشود. این سیم بهصورت مشترک بین برق ورودی و خروجی استفاده میشود و باید به نول چراغ نیز متصل شود.
سیم قرمز: فاز خروجی به لامپ
سیم قرمز، فاز خروجی فتوسل است که پس از تاریک شدن هوا فعال میشود و برق موردنیاز لامپ یا سیستم روشنایی را تأمین میکند.
نقشه اتصال فتوسل تیراژه
ترتیب سیمبندی فتوسل به شکل زیر است:
سیم مشکی ← فاز ورودی از برق شهر
سیم آبی ← نول مشترک برق و لامپ
سیم قرمز ← فاز برگشتی به لامپ
بهطور خلاصه، فاز ابتدا وارد فتوسل میشود و سپس از طریق سیم قرمز به چراغ منتقل میشود. نول نیز بهصورت مستقیم و مشترک به فتوسل و چراغ متصل خواهد شد.
تنظیم حساسیت نور فتوسل تیراژه
در داخل فتوسل تیراژه یک پتانسیومتر تنظیم حساسیت نور قرار دارد که امکان تنظیم زمان روشن و خاموش شدن چراغها را فراهم میکند.
با استفاده از این پیچ تنظیم میتوانید:
حساسیت فتوسل را افزایش دهید.
چراغها را زودتر روشن کنید.
زمان خاموش شدن چراغها را تنظیم کنید.
عملکرد دستگاه را متناسب با شرایط محیط تغییر دهید.
بهتر است تنظیم پتانسیومتر بهآرامی و در چند مرحله انجام شود تا بهترین عملکرد را از فتوسل دریافت کنید.
بهترین محل نصب فتوسل تیراژه
برای عملکرد صحیح، محل نصب فتوسل اهمیت زیادی دارد. هنگام نصب به نکات زیر توجه کنید:
فتوسل در معرض نور مستقیم چراغ نصب نشود.
از نصب در محیطهای کاملاً بسته خودداری کنید.
محل نصب باید دید مناسبی به نور طبیعی داشته باشد.
از قرار دادن فتوسل در نزدیکی منابع نوری قوی خودداری شود.
دستگاه دور از رطوبت و بارندگی شدید نصب شود.
اگر نور چراغ مستقیماً به فتوسل بتابد، ممکن است چراغها بهصورت مداوم روشن و خاموش شوند.
مزایای استفاده از فتوسل تیراژه
استفاده از فتوسل تیراژه مزایای زیادی دارد که از جمله آنها میتوان به موارد زیر اشاره کرد:
روشن و خاموش شدن خودکار چراغها
کاهش مصرف برق
افزایش طول عمر لامپها
جلوگیری از روشن ماندن بیمورد چراغها
نصب آسان
امکان تنظیم حساسیت نور
مناسب برای حیاط، پارکینگ، باغ و فضاهای باز
نکات مهم هنگام نصب فتوسل
⚠️ هشدار: نصب فتوسل باید در شرایطی انجام شود که برق اصلی قطع باشد. اگر تجربه کافی در سیمکشی برق ندارید، حتماً از یک برقکار متخصص کمک بگیرید.
همچنین قبل از راهاندازی نهایی، اتصالات را بررسی کنید تا سیمهای فاز و نول بهدرستی متصل شده باشند.
آموزش ویدیویی نصب فتوسل تیراژه
برای درک بهتر مراحل سیمبندی و تنظیم فتوسل، میتوانید ویدیوی آموزشی نصب را در آپارات مشاهده کنید.
[مشاهده ویدیو]
جمعبندی
فتوسل تیراژه با سه سیم شامل سیم مشکی (فاز ورودی)، سیم آبی (نول مشترک) و سیم قرمز (فاز خروجی به لامپ)، یکی از سادهترین و کاربردیترین تجهیزات کنترل روشنایی محسوب میشود. وجود پتانسیومتر داخلی نیز امکان تنظیم میزان حساسیت به نور را فراهم میکند.
اگر سیمبندی فتوسل بهدرستی انجام شود، چراغها بهصورت کاملاً خودکار و بدون نیاز به دخالت کاربر روشن و خاموش خواهند شد.
