آموزش نصب محافظ زیر کنتوری دیجیتال تیراژه مدل D8000 | راهنمای کامل سیم‌کشی و مشخصات فنی
نحوه نصب محافظ زیر کنتوری تیراژه D8000
محافظ زیر کنتوری دیجیتال تیراژه مدل D8000 یکی از محصولات پرفروش شرکت تیراژه برای محافظت از برق ورودی ساختمان، واحدهای مسکونی، مغازه‌ها و محیط‌های اداری است. این محافظ با ظرفیت ۳۲ آمپر و توان خروجی حدود ۷۵۰۰ وات طراحی شده و با کنترل نوسانات برق شهری، از آسیب دیدن لوازم برقی جلوگیری می‌کند.
مدل D8000 علاوه بر حفاظت در برابر افزایش و کاهش ولتاژ، به نمایشگر دیجیتال مجهز شده و قابلیت تشخیص افزایش دمای ترمینال در اثر عبور جریان بیش از حد را نیز دارد. به همین دلیل، این محصول در بسیاری از ساختمان‌های مسکونی و فروشگاه‌ها به عنوان محافظ اصلی برق مورد استفاده قرار می‌گیرد.
مشخصات فنی محافظ دیجیتال D8000 تیراژه
مدل: D8000
جریان خروجی: ۳۲ آمپر
ولتاژ کاری: ۲۲۰ تا ۲۵۰ ولت
توان خروجی تقریبی: ۷۵۰۰ وات
مجهز به نمایشگر دیجیتال ولتاژ
دارای سیستم تشخیص افزایش دمای ترمینال
مناسب برای نصب زیر کنتور
مناسب برای منازل، مغازه‌ها و دفاتر
دارای ۲۴ ماه گارانتی

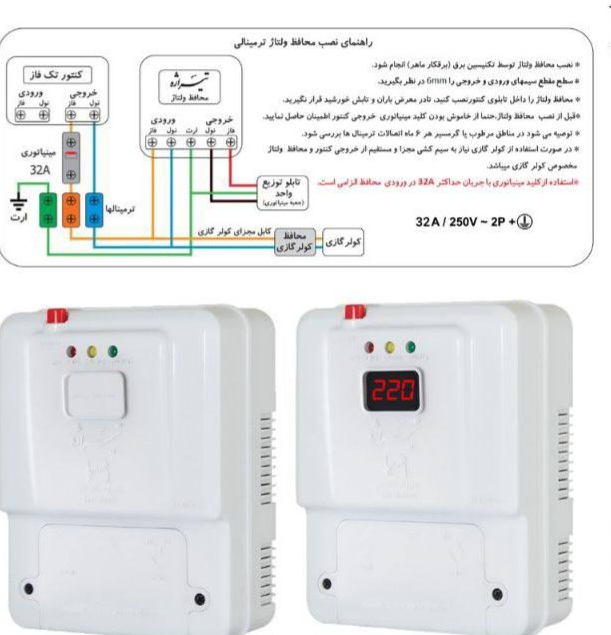

ترمینال‌های محافظ D8000 تیراژه
برخلاف مدل ۹۰۰۹ که دارای ترمینال ورودی و خروجی ارت است، محافظ D8000 تیراژه دارای پنج ترمینال بوده و سیم‌کشی آن به شکل زیر انجام می‌شود.
ترتیب ترمینال‌ها از چپ به راست
۱. فاز ورودی (PH)
اولین ترمینال مربوط به فاز ورودی از کنتور است. سیم فاز خروجی از کنتور باید به این قسمت متصل شود.
۲. نول ورودی (N)
دومین ترمینال مربوط به نول ورودی از کنتور است.
۳. ارت (E)
ترمینال وسط مربوط به ارت است. در مدل D8000، ارت به صورت مشترک در نظر گرفته شده و ورودی و خروجی مجزا ندارد.
۴. نول خروجی (N)
چهارمین ترمینال، نول خروجی ساختمان است و برق نول پس از عبور از محافظ از این قسمت خارج می‌شود.
۵. فاز خروجی (PH)
آخرین ترمینال مربوط به فاز خروجی ساختمان است.
مراحل نصب محافظ زیر کنتوری تیراژه مدل D8000
مرحله اول: قطع برق ساختمان
قبل از هر اقدامی، برق اصلی ساختمان را از طریق فیوز یا کنتور قطع کنید. انجام سیم‌کشی در حالت برق‌دار می‌تواند بسیار خطرناک باشد.
مرحله دوم: انتخاب محل مناسب نصب
بهتر است محافظ در نزدیکی کنتور برق و داخل تابلو برق نصب شود. محل نصب باید:
خشک باشد.
در معرض باران و رطوبت قرار نگیرد.
تهویه مناسب داشته باشد.
دور از تابش مستقیم آفتاب باشد.
مرحله سوم: اتصال سیم‌های ورودی
سیم‌های خروجی کنتور را به ترتیب زیر متصل کنید:
فاز خروجی کنتور به ترمینال PH ورودی
نول خروجی کنتور به ترمینال N ورودی
سیم ارت به ترمینال E
مرحله چهارم: اتصال سیم‌های خروجی ساختمان
پس از اتصال سیم‌های ورودی، سیم‌های برق ساختمان را به دو ترمینال سمت راست دستگاه متصل کنید:
نول ساختمان به ترمینال N خروجی
فاز ساختمان به ترمینال PH خروجی
مرحله پنجم: بررسی اتصالات
پس از پایان سیم‌کشی، تمام پیچ‌های ترمینال را با دقت بررسی و محکم کنید. شل بودن اتصالات می‌تواند باعث ایجاد حرارت، افت ولتاژ و آسیب به دستگاه شود.
مرحله ششم: وصل برق و بررسی نمایشگر
پس از اطمینان از صحت سیم‌کشی، برق را وصل کنید. نمایشگر دیجیتال دستگاه ولتاژ لحظه‌ای برق را نمایش خواهد داد.
نمایشگر دیجیتال محافظ D8000 چه اطلاعاتی نمایش می‌دهد؟
یکی از مهم‌ترین تفاوت‌های محافظ D8000 با مدل‌های ساده‌تر، نمایشگر دیجیتال آن است. این نمایشگر امکان مشاهده وضعیت ولتاژ برق ساختمان را فراهم می‌کند.
در شرایط زیر، دستگاه وارد حالت حفاظتی می‌شود:
افزایش ولتاژ برق
افت شدید ولتاژ
قطع و وصل مکرر برق
افزایش دمای ترمینال
اضافه‌بار
قابلیت تشخیص افزایش دمای ترمینال
محافظ زیر کنتوری تیراژه مدل D8000 علاوه بر کنترل ولتاژ، دمای ترمینال‌ها را نیز کنترل می‌کند.
در برخی ساختمان‌ها به دلیل استفاده همزمان از وسایل پرمصرف مانند:
کولر گازی
پمپ آب
بخاری برقی
مایکروویو
اجاق برقی
دستگاه جوش
ممکن است جریان زیادی از سیم‌ها عبور کند و ترمینال‌ها بیش از حد گرم شوند. سیستم حفاظتی D8000 این افزایش دما را تشخیص داده و از بروز آسیب‌های احتمالی جلوگیری می‌کند.
آیا محافظ زیر کنتوری D8000 جایگزین محافظ یخچال و کامپیوتر است؟
خیر.
یکی از سوالات رایج خریداران این است که آیا با نصب محافظ زیر کنتوری تیراژه، دیگر نیازی به محافظ یخچال، کولر، کامپیوتر و پکیج وجود ندارد؟
پاسخ منفی است.
محافظ D8000 تنها وظیفه کنترل ولتاژ ورودی از شبکه برق شهری را بر عهده دارد و نمی‌تواند نوسانات داخلی ساختمان را که در اثر روشن و خاموش شدن وسایل پرمصرف ایجاد می‌شود، به طور کامل حذف کند.

به همین دلیل توصیه می‌شود در کنار محافظ زیر کنتوری، از محافظ‌های اختصاصی برای تجهیزات حساس نیز استفاده شود.
از جمله:
محافظ یخچال تیراژه
محافظ کامپیوتر تیراژه
محافظ کولر تیراژه
محافظ پکیج تیراژه
محافظ لباسشویی و ظرفشویی
ظرفیت خروجی محافظ D8000 تیراژه
این محصول دارای حداکثر جریان ۳۲ آمپر است و توان خروجی آن حدود ۷۵۰۰ وات برآورد می‌شود.
پیش از نصب، مجموع مصرف وسایل برقی ساختمان را بررسی کنید تا از عبور جریان بیش از ظرفیت دستگاه جلوگیری شود.
گارانتی محافظ زیر کنتوری تیراژه D8000
محافظ دیجیتال D8000 دارای ۲۴ ماه گارانتی است. برای استفاده از خدمات گارانتی، رعایت نکات زیر ضروری است:
دستگاه باید مطابق دفترچه راهنما نصب شده باشد.
از عبور جریان بیش از ظرفیت مجاز جلوگیری شود.
نصب توسط برقکار ماهر انجام شود.
آسیب‌های ناشی از نصب اشتباه شامل گارانتی نخواهد بود.
نکات مهم هنگام نصب
قبل از شروع کار، برق را قطع کنید.
از کابل مناسب استفاده کنید.
پیچ‌های ترمینال را کاملاً محکم کنید.
دستگاه را در محیط مرطوب نصب نکنید.
از عبور جریان بیش از ۳۲ آمپر جلوگیری کنید.
سیم ارت را به درستی متصل کنید.
بهتر است نصب توسط برقکار متخصص انجام شود.
جمع‌بندی
محافظ زیر کنتوری دیجیتال تیراژه مدل D8000 یکی از محصولات پرکاربرد برای محافظت از برق ورودی ساختمان است. این دستگاه با ظرفیت ۳۲ آمپر، توان تقریبی ۷۵۰۰ وات، نمایشگر دیجیتال و سیستم تشخیص افزایش دمای ترمینال، گزینه‌ای مناسب برای حفاظت از تجهیزات برقی محسوب می‌شود.
با این حال، استفاده از محافظ زیر کنتوری به معنای حذف محافظ‌های اختصاصی یخچال، کامپیوتر، کولر و پکیج نیست و برای جلوگیری از نوسانات داخلی ساختمان، استفاده همزمان از این تجهیزات توصیه می‌شود.
